超音波洗浄システム（制御ＢＯＸ）を開発

報道関係各位
　　　　　　　　　　　　　　　　　　　　　　　　　　2015年09月10日
　　　　　 　　　　　　　　　　　　　　　超音波システム研究所

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

超音波洗浄システム（制御ＢＯＸ）を開発
シャノンのジャグリング定理を応用した「超音波制御」方法　Ｎｏ．４

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
超音波システム研究所は、
　シャノンのジャグリング定理を応用した
　「超音波制御」方法を、実現する

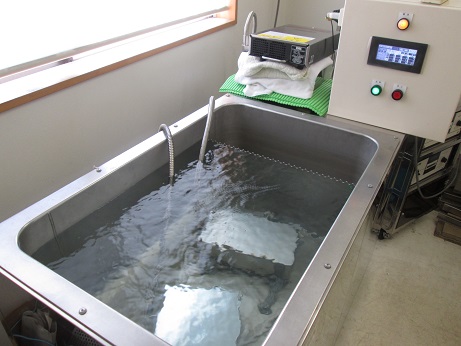

　制御装置（制御ＢＯＸ）を開発しました。

注：株式会社ワザワ様との共同開発により制御装置を製作しました。
　この装置により、２０００リットリ以上の水槽・間接容器・・に対する
　（音響流のコントロール）液循環にも対応可能となります

＜制御について＞

各種データの時系列変化の様子を解析・評価して、
時間で移動するボールのジャグリング状態に相当する
超音波伝搬現象の「サイクル」と、「影響範囲」を見つけます

この関係性からボールＮ個のジャグリング状態を設定して制御を行うと、
システムの状態に適した制御となり、効率の高い超音波システムとなります


＜＜　シャノンのジャグリング定理の応用　＞＞

注：JUGGLING THEOREM proposed by Claude E. Shannon


シャノンのジャグリング定理

(　F　+　D　)　＊　H　=　(　V　+　D　)　＊　N

F　：　ボールの滞空時間（Flight time）
D　：　手中にある時間（Dwelling time）
H　：　手の数（Hands）
V　：　手が空っぽの時間（Vacant time）
N　：　ボールの数（Number of balls）

＜＜　応用　＞＞

F　：　超音波の発振・出力時間
D　：　循環ポンプの運転時間
H　：　基本サイクル（キャビテーション・加速度のピークの発生する）
V　：　脱気（マイクロバブル発生液循環）装置の運転時間
N　：　超音波（発振）周波数の異なる振動子の数
