新築・増改築の火災設備工事が簡単にできる/シーリングスタンドの施工技術

シーリングシステム開発のスペースワークス(京都府亀岡市/代表和田耕一)は、火災設備工事が簡単にできる「シーリングスタンドの施工技術」を公開した。

■シーリングスタンドの施工技術の概要

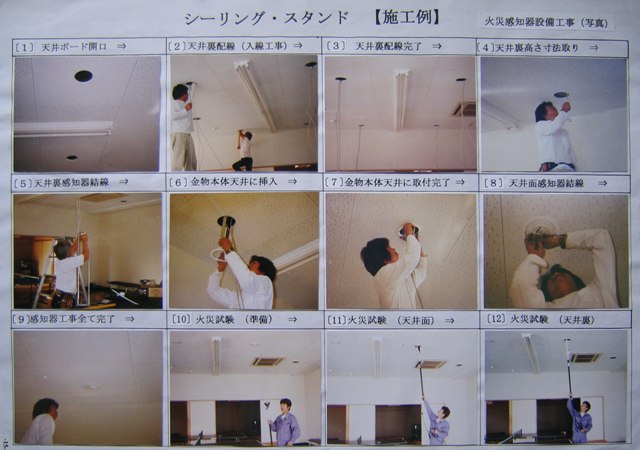

『シーリングスタンドの施工技術(火災設備工事:施工例)』
◆シーリングスタンドの設置工事
【1】天井ボードの開口
(1)室内から天井ボードをボードカッターやダウンライトカッターで開口する。
(2)必要な数量の穴を開ける。
(3)開口した天井ボードをシ-リングスタンドの蓋に嵌め込む。
【2】天井裏の配線(入線)工事
(1)一方の穴からケーブルキャッチャ-(構造は釣り竿)を挿入し引き伸ばして、他方の穴より、その先端に電線を引っ掛けて、ケーブルキャッチャ-を引き戻すことで電線が天井裏に配線する。
(2)この方法で必要な配線を全て行う。室内から天井裏に電線の配線を行う。(天井裏隠蔽配線)
【3】天井裏高さの寸法取り
(1)天井裏(フトコロ)高さ寸法取り、天井裏火災感知器の取付高設定する。
【4】)シ-リングスタンドの設定
(1)シ-リングスタンドの高さ設定する。
【5】火災感知器の取付け
(1)シ-リングスタンドのスタンド部に火災感知器を取付け、配線した電線に接続する。(天井裏感知器)
(2)シ-リングスタンドの蓋に火災感知器を取付け、配線した電線に接続する。(天井面感知器)
【6】シ-リングスタンドの取付け
(1)天井ボードに開口した穴にシ-リングスタンドを取付ける。
(2)蓋をシ-リングスタンド本体に嵌め込む。
【7】火災設備工事が全て完了する。
◆シーリングスタンドの火災試験
【1】火災試験:(準備)
(1)火災試験器(煙および熱)の準備
【2】火災試験:(天井面)および (天井裏)
(1)シ-リングスタンドの蓋に取付けた火災感知器は、火災試験器で作動試験を行う。(天井面)
(2)シ-リングスタンドのスタンド部に取付けた火災感知器は、蓋を開け火災試験器を挿入して、作動試験を行う。(天井裏)
(3)シ-リングスタンドの蓋を閉める。
【3】火災試験:完了
◆このように、建物に支障なく火災設備の配線を簡素化し、メンテナンス業務を安全で容易にし、火災報知設備、火災警報設備の普及や住宅品質促進法の促進する上で極めて画期的な方法です。

■シーリングスタンドの特徴
1.火災設備工事の入線、配線および火災感知器の取付けが天井工事完了後に一括にできる。
2.新築、リフォーム、増改築の火災設備工事の天井裏配線や火災感知器の取付けが室内から容易にできる。
3.天井裏感知器の火災試験、作動の確認、取付け位置の確認が室内からできる。
4.火災設備工事の天井裏配線や火災感知器の取付けが室内から容易にでき、露出配線にならず、建物の内装イメージを損なうこともなく、仕上げ良く、体裁良くできる。
5.工期の短縮(1/2)、工費の低減(1/3)、作業が安全にでき、火災設備工事が容易になる。
6.火災試験、作動の確認、取付け位置の確認が室内からでき、メンテナンス業務が安全で容易になる。

■シーリングスタンドの施工技術の用途
1.新築、リフォーム、増改築の火災設備工事に使用する。

■シーリングスタンドの施工技術の仕様
【1】シーリングスタンド〔8TK-175ST(W)〕 ◇標準価格 5,500円
①形状〔Wφ195・H200〕②埋込寸法〔φ175〕③埋込高〔H200~800〕④取付け枠及び蓋の表面仕上〔オフホワイト(艶消し)〕⑤重量〔0.6kg〕
〔注1〕:シーリングスタンドの取付けは、ダウンライト(照明器具)と同様の取付け方法。
〔注2〕:安全対策:本体(取付枠)の落下防止金具および蓋の落下防止金具。
〔注3〕:火災感知器は市販製品を使用する。
