産業機器の出火に伴う異常温度を早期に発見する／産業用異常温度警報器の新製品

温度センサ開発のスペースワークス（京都府亀岡市／代表和田耕一）は、産業機器の異常温度を日常的に一括監視ができる。「産業用異常温度警報器」の新製品を開発した。

■工場火災の現状と背景および対策
１．工場に於いては、産業機器の経年による劣化、機器の過負荷、整備不備や故障などの異常温度による出火原因で火災を引き起こすことがあり、工場火災に発展することがある。また、産業機器の誤操作や故障などの原因で人身事故などを引き起こすことがある。
２．それらの産業機器の火災を伴う異常温度が日常的に監視し、早期に発見して、安全に対処することが重要です。

■産業用異常温度警報器の概要

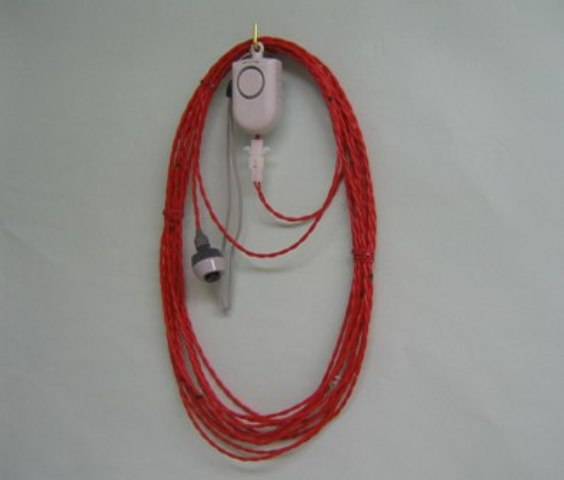

１．温度感知線に警報器をコネクタで回路接続する。但し、警報器は電子ブザーとピンスイッチと電池(DC4.5V)で構成する。ピンスイッチはストラップを取付け電子ブザ－の試験スイッチとする。
【備考】１．温度感知線は電線に0.5ｍ等間隔で多数の形状記憶合金を組合せた製品です。（設定温度８０℃）所謂、電線に0.5ｍ等間隔で多数の温度メモリセンサを取付けた製品です。
【備考】２．温度感知線は周囲の温度が（８０℃）に達すると電線が軟化し形状記憶合金が電線を縛り付け（復元）２線間を短絡して温度感知し、信号とする。但し、電線の軟化温度と形状記憶合金の復元温度は同一温度（８０℃）です。

■産業用異常温度警報器の設置
１．産業機械の外部に警報器を設け、産業機械の内部や電装部内部の異常温度や火災の恐れのある場所に温度感知線を配線して、警報器に温度感知線をコネクタで接続する。
２．例えば、産業機械に異常温度や火災が生じた時、温度感知線が異常温度や火災を感知し、警報器が異常温度や火災の発生を周囲に報知する。
３．非常事態が発生した時、ピンスイッチを引き抜き、警報器が非常事態を周囲に報知する。
４．このように、産業機器の火災の伴う異常温度を日常的に常時監視ができ、早期に発見して、初期対応により機器の破損や火災を未然に防止ができる。
５．各々の産業機器に設置することで、工場全体の保守管理が確実で安全にできる。

■産業用異常温度警報器の特徴
１．産業機器の異常温度を早期に発見でき、機器の破損や火災を未然に防止できる。
２．各種産業機械の異常温度を日常的に一括監視ができる。
３．各々の産業機器に設置することで、工場全体の保守管理が確実で安全にできる。
４．各種産業機械の異常温度を待機電力０で感知警報ができるエコ技術です。
５．周囲の温度が設定温度（８０℃）に達すると２線間が短絡して温度感知し、信号とする。
６．電源や計測機器不要の物理的動作で直接に温度感知と信号ができる。
７．電気設備の電線と同様の配線ができる。また．屋内および屋外の配線に使用できる。
８．電線に0.5ｍ等間隔で形状記憶合金を多数組合せ一体化した製品です。　
９．電線の軟化と形状記憶合金の復元を利用し、２線間を短絡して温度感知し信号とする。
10．形状記憶合金は永続記憶で錆がなく、一度作動すれば永続に保持し長年使用できる。
11．消防法令基準の定める定温式感知器１種(120秒)の性能に対応できる製品です。
12．非復帰型で作動後の確認ができる。（一度感知作動／再不能。作動個所を削除し接続替え）

■産業用異常温度警報器の用途
１．工場の産業機械、産業機器、電気設備機器に使用する。
２．各業種の産業機械、産業機器、電気設備機器に使用する。

■産業用異常温度警報器の仕様
【１】産業用異常温度警報器の仕様（最大100db以上・温度メモリセンサセンサは0.5ｍ等間隔に設置）
◆産業用異常温度警報器( 5ｍ) 〔SK-KB 5〕：標準価格 12,500円
◆産業用異常温度警報器(10ｍ) 〔SK-KB10〕：標準価格 20,000円
【内訳１】：警報器の仕様（最大100db以上）
◇警報器 【SK】 標準価格 3,000円　☆本体色は赤、白、黒、黄色、ピンク、グレイの６種類です。
(A)警報器（電子ブザー）：音量100db以上(前方１m)　(B)外部入力接点：a 接 (C)電池：LR44型ボタン電池（3個）4.5V (D)ケース材質:難燃性ABC樹脂成型品（白、黒、赤、灰、黄、桃） (E)寸法：D40×W60×H20/mm (F)重量：約40g
【内訳２】：温度感知線の仕様（温度メモリセンサは0.5ｍ等間隔に設置）
◇温度感知線 ( 5ｍ)（センサ10ヶ所）〔KB 5〕：標準価格 9,500円
◇温度感知線 (10ｍ)（センサ20ヶ所）〔KB10〕：標準価格17,000円
(A)可溶絶縁電線(0.75sq×2C) (B)形状記憶合金(5巻き) (C)設定温度：80℃(±10) 熱感知方式
(D)押釦（試験SW)3A・300V
備考１．温度感知線の長さ、センサ間隔、設定温度（80℃）以外の製品も可能です。ご相談下さい。
備考２．非復帰型で作動後の確認ができる。（一度感知作動すると再使用できません。作動個所を削除し、接続替え使用する）

■お気軽にお問い合せ下さい。（なお、技術移転や共同開発などご関心のある方、お問い合せ下さい）
