建物リフォーム・増改築の電気工事を容易にする／シーリングユニットの新製品

シーリングシステム開発のスペースワークス（京都府亀岡市／代表和田耕一）はシーリングホールに配線器具を取付けた「シーリングユニット(配線器具付丸形入線口)」の新製品を開発した。

■リフォーム、増改築の現状と背景および対策
建物のリフォーム、増改築やリニューアルおよびセキュリティ－などの事業に於いて、各種の電気配線(電源線、制御線、通信線)の簡素化および器具取付(配線器具、各種センサ)の簡素化が必要です。
この配線を簡素化し、器具取付けを簡素化して、建物に支障なく行う事がリフォーム、増改築、リニューアル、セキュリティ－等を促進する上で最も必要製品です。

■シーリングユニットの概要

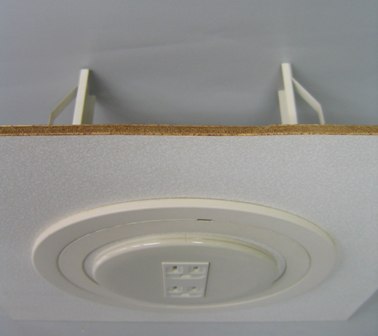

１．取付け枠と蓋から構成し、蓋に天井仕上げ材をはめ込み、取付け枠は天井仕上げ材に取付けができるシーリングホール(丸型入線口)に於いて、蓋に配線器具、各種センサなどを取付けた製品です。

■シーリングユニットの設置と施工
１．室内から天井の仕上げ材に穴を開け、その穴にシーリングホールをはめ込み取付け、蓋に穴を開けた天井仕上げ材をはめ込み、蓋に配線器具、各種センサなどを取付け、その蓋を本体に取付け完了する。
２．シーリングホールの蓋を開き、その穴から天井裏にケーブルキャッチャーや腕を挿入し、室内から天井裏に電線を配線し、蓋に取付けた配線器具、各種センサなどに接続する。
３．例えば、一方のシーリングホールから天井裏にケーブルキャッチャ－(構造は釣り竿）を挿入し引き伸ばして、他方のシーリングホールより、その先端に電線を引っ掛けて、ケーブルキャッチャ－を引き戻すことで、電線が天井裏に配線される。また、蓋に取付けた配線器具、各種センサなどに配線を接続する。
４．このように、天井裏の入線、配線および器具取付けが天井工事完了後に一括にできる。
また、蓋が取り外しや廻ることで、各種器具の配列、方向、取替えが自由にでき、また接続の確認、点検も容易にできる。また、メンテナンス業務が容易になる。
５．室内から天井裏配線や配線器具等の取付けができ、露出配線にならず、建物のイメージを損なう事なく、仕上げも良く体裁も良い。工期の短縮、工費の低減、作業が安全にできる。
６．建物のリフォーム、増改築やリニューアルおよびセキュリティ－等の事業に於いて、シーリングユニットのこのような配線および器具取付け方法はリフォーム、増改築を促進する上で、極めて画期的な方法です。

■シーリングユニットの特徴（施工）
１．天井裏配線および配線器具の取付けが天井工事完了後に室内からできる。
２．建物のリフォーム、増改築の各種電気工事の天井裏配線や配線器具の取付けが室内から容易にできる。
３．天井裏配線や配線器具の取付けが室内から容易にでき、露出配線にならず、建物の内装イメージを損なうこともなく、仕上げ良く、体裁良くできる。また、メンテナンス業務が容易になる。
４．工期の短縮(1/2）工費の低減(1/3）が計れ、作業が安全にでき、電気工事が容易になる。
■シーリングユニットの特徴（製品）
１．天井仕上げ材に取付けができる配線器具付丸形点検口（入線口）です。
２．体裁が良く、簡単にワンタッチ取付けができる。
３．天井仕上げ材や天井下地材の補修工事が不要で専門の業者も不要です。
４．天井下地材のない天井(和室天井等）にも取付けができる。
５．蓋に配線器具などの取付けや取替えが天井面ではなく床面で容易にできる。（蓋を取る）
６．配線器具などを取り外さなくても接続の確認及び点検ができ、方向、配列も自由に変えられる。（蓋を取る）（蓋の方向を変える）

■用途
１．建物のリフォーム、増改築、リニューアルの各種の電気工事（強電、弱電）に使用する。
２．新築、既存建物の各種の電気工事（強電、弱電）に使用する。
３．動力、電灯、コンセント、誘導灯工事、非常灯などの工事に使用する。
４．電話、拡声器、インターホン、テレビ共聴、 防犯、自動火災報知、各種制御配線、情報通信などの工事に使用する。

■シーリングユニットの仕様
【１】シーリングユニット ＝ 〔１〕シーリングホール ＋ 〔２〕配線器具または各種センサ
但し、配線器具または各種センサは市販製品を使用する。
〔１〕シーリングホールの仕様
１．シーリングホール〔MT-175ST(W)〕 ◇標準価格 4,500円
①形状〔Wφ195・H165〕②埋込寸法〔φ175〕③埋込高〔H165〕④取付枠及び蓋の表面仕上〔オフホワイト(艶消し)〕⑤重量〔0.4kg〕
【注１】：シーリングホールの取付けは、ダウンライト(照明器具)と同様の取付方法。
(同じ押え金具使用）
【注２】：安全対策：本体(取付枠)の落下防止金具および蓋の落下防止金具。
〔２〕配線器具または各種センサ
１．市販製品を使用する。（各種の配線器具、各種のセンサ、その他機器など）
■お気軽にお問い合せ下さい。（なお、技術移転、共同開発などご関心のある方、お問い合せ下さい）
