天井裏電線のジョイント（接続）や点検が室内から簡単にできる／ジョイント点検口の新製品
シーリングシステム開発のスペースワークス（京都府亀岡市／代表和田耕一）は火災に発展する天井裏電線の接続や接続部の点検が室内から容易にできる「ジョイント点検口」の新製品を開発した。
■電気設備工事の現状と背景および対策
１．住宅などの電気設備工事に於いて、天井に必要に応じ電灯線や差込線が配線され、電線が数多く接続（ジョイント）され、その後天井仕上げ材が張られ、照明器具や配線器具（コンセントなど）を取付けて完了するが、時には電線接続の誤結線や接続不良による不点灯や無電源などの不備が生じることが多々あり、天井仕上げ材を壊して行っている現状です。
２．電気設備工事に於いて、天井裏電線の接続（ジョイント）部は、電線の過負荷や接続不良による異常発熱で機器の破損や火災に発展することがあり、周期的に点検することで、機器の破損や火災を未然に防止できる点検口が必要です。弱電設備に於いても、電線の接続や点検が必要です。
■ジョイント点検口の概要

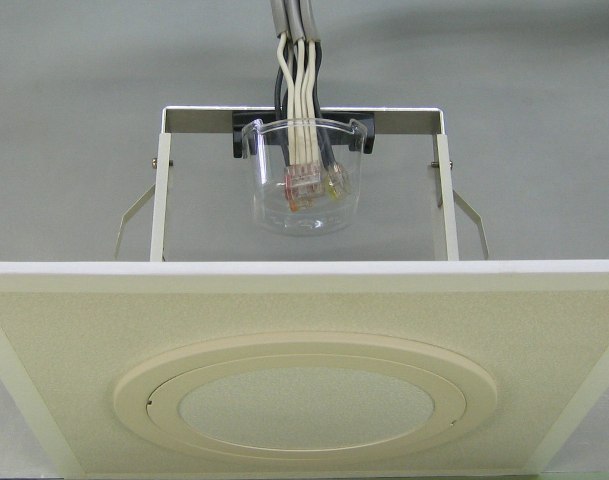

１．取付け枠と蓋から構成し、蓋に天井仕上げ材をはめ込み、取付け枠は天井仕上げ材に取付け、取付け枠の支持材にスタンドを組合せ、スタンド上部にジョイントボックスを取付ける。
■ジョイント点検口の設置
１．取付け方法は、室内から天井の仕上げ材に穴を開け、その穴に本体をはめ込み取付けします。体裁良く違和感なく簡単に取付けができる。
３．施工および使用方法は、室内から天井裏電線の接続（ジョイント）場所の天井面に取付ける。
４．蓋を開け、天井裏電線の接続をする。蓋を閉じて完了する。なお、蓋を開け、接続部の確認および点検ができる。また接続替え工事もできる
５．このように、ジョイント点検口を天井に設けることで、天井裏電線の接続（ジョイント）および接続部の点検を室内から行うことができる。また、天井仕上げ材を壊すことなく誤結線や接続不良などの電線の接続替え工事ができる。
６．天井裏電線の接続部を周期的に点検することで、過負荷や接続不良による異常発熱による機器の破損や火災を未然に防ぐことができる。
７．ジョイント点検口は天井裏配線の接続（ジョイント）および接続部の点検ができることで、安全な電気工事ができる。
■ジョイント点検口の特徴（施工）
１．室内から天井に体裁良く違和感なく簡単に取付けができる。
２．室内から天井裏電線の接続（ジョイント）場所の天井面に取付ができる。
３．室内から蓋を開け、天井裏電線の接続（ジョイント）部の点検及び接続作業が容易にできる。
４．室内から蓋を開け、火災の原因でもある天井裏電線の接続を周期的に点検することで、過負荷や接続不良による異常発熱による機器の破損や火災を未然に防ぐことができる。
５．室内から蓋を開け、天井裏電線の誤結線や接続不良の接続替工事ができるので、天井仕上げ材を壊すこともない。
６．一般電気工事の電線の接続は勿論のこと、弱電工事の通信線などの接続にも使用できる。
■ジョイント点検口の特徴（製品）
１．天井仕上げ材に取付けができるジョイント点検口です。
２．体裁が良く、簡単にワンタッチ取付けができる。
３．天井仕上げ材や天井下地材の補修工事が不要で専門の業者も不要です。
４．天井下地材のない天井(和室天井等）にも取付けができる。
■ジョイント点検口の用途
１．各種の電気工事
天井裏配線の接続（ジョイント）部の点検口に使用する。
２．各種の弱電工事および各種の制御工事
天井裏配線の接続（ジョイント）部の点検口に使用する。
■ジョイント点検口の仕様
【１】ジョイント点検口〔ＪMT-175ST(W)〕 ◇標準価格 5,000円
①形状〔Wφ195・H２００〕②埋込寸法〔φ175〕③埋込高〔H２００〕④取付枠及び蓋の表面仕上〔オフホワイト(艶消し)〕⑤重量〔0.4kg〕⑥ジョイントボックス（中）
〔注１〕：ジョイント点検口の取付けは、ダウンライト(照明器具)と同様の取付方法。(同じ押え金具使用）
〔注２〕：安全対策：本体(取付枠)の落下防止金具および蓋の落下防止金具。
〔注３〕：ジョイントボックス（J・BOX）は市販品などをご使用下さい。
■お気軽にお問い合せ下さい。（なお、技術移転、共同開発などご関心のある方、お問い合せ下さい）
■電気設備工事の現状と背景および対策
１．住宅などの電気設備工事に於いて、天井に必要に応じ電灯線や差込線が配線され、電線が数多く接続（ジョイント）され、その後天井仕上げ材が張られ、照明器具や配線器具（コンセントなど）を取付けて完了するが、時には電線接続の誤結線や接続不良による不点灯や無電源などの不備が生じることが多々あり、天井仕上げ材を壊して行っている現状です。
２．電気設備工事に於いて、天井裏電線の接続（ジョイント）部は、電線の過負荷や接続不良による異常発熱で機器の破損や火災に発展することがあり、周期的に点検することで、機器の破損や火災を未然に防止できる点検口が必要です。弱電設備に於いても、電線の接続や点検が必要です。
■ジョイント点検口の概要
１．取付け枠と蓋から構成し、蓋に天井仕上げ材をはめ込み、取付け枠は天井仕上げ材に取付け、取付け枠の支持材にスタンドを組合せ、スタンド上部にジョイントボックスを取付ける。
■ジョイント点検口の設置
１．取付け方法は、室内から天井の仕上げ材に穴を開け、その穴に本体をはめ込み取付けします。体裁良く違和感なく簡単に取付けができる。
３．施工および使用方法は、室内から天井裏電線の接続（ジョイント）場所の天井面に取付ける。
４．蓋を開け、天井裏電線の接続をする。蓋を閉じて完了する。なお、蓋を開け、接続部の確認および点検ができる。また接続替え工事もできる
５．このように、ジョイント点検口を天井に設けることで、天井裏電線の接続（ジョイント）および接続部の点検を室内から行うことができる。また、天井仕上げ材を壊すことなく誤結線や接続不良などの電線の接続替え工事ができる。
６．天井裏電線の接続部を周期的に点検することで、過負荷や接続不良による異常発熱による機器の破損や火災を未然に防ぐことができる。
７．ジョイント点検口は天井裏配線の接続（ジョイント）および接続部の点検ができることで、安全な電気工事ができる。
■ジョイント点検口の特徴（施工）
１．室内から天井に体裁良く違和感なく簡単に取付けができる。
２．室内から天井裏電線の接続（ジョイント）場所の天井面に取付ができる。
３．室内から蓋を開け、天井裏電線の接続（ジョイント）部の点検及び接続作業が容易にできる。
４．室内から蓋を開け、火災の原因でもある天井裏電線の接続を周期的に点検することで、過負荷や接続不良による異常発熱による機器の破損や火災を未然に防ぐことができる。
５．室内から蓋を開け、天井裏電線の誤結線や接続不良の接続替工事ができるので、天井仕上げ材を壊すこともない。
６．一般電気工事の電線の接続は勿論のこと、弱電工事の通信線などの接続にも使用できる。
■ジョイント点検口の特徴（製品）
１．天井仕上げ材に取付けができるジョイント点検口です。
２．体裁が良く、簡単にワンタッチ取付けができる。
３．天井仕上げ材や天井下地材の補修工事が不要で専門の業者も不要です。
４．天井下地材のない天井(和室天井等）にも取付けができる。
■ジョイント点検口の用途
１．各種の電気工事
天井裏配線の接続（ジョイント）部の点検口に使用する。
２．各種の弱電工事および各種の制御工事
天井裏配線の接続（ジョイント）部の点検口に使用する。
■ジョイント点検口の仕様
【１】ジョイント点検口〔ＪMT-175ST(W)〕 ◇標準価格 5,000円
①形状〔Wφ195・H２００〕②埋込寸法〔φ175〕③埋込高〔H２００〕④取付枠及び蓋の表面仕上〔オフホワイト(艶消し)〕⑤重量〔0.4kg〕⑥ジョイントボックス（中）
〔注１〕：ジョイント点検口の取付けは、ダウンライト(照明器具)と同様の取付方法。(同じ押え金具使用）
〔注２〕：安全対策：本体(取付枠)の落下防止金具および蓋の落下防止金具。
〔注３〕：ジョイントボックス（J・BOX）は市販品などをご使用下さい。
■お気軽にお問い合せ下さい。（なお、技術移転、共同開発などご関心のある方、お問い合せ下さい）
