情報通信システム(IT)の配線工事を容易する/シーリングホールの新製品

スペースワークス

投稿日:2013年7月27日

サービス分野: [ ものづくり ] [ 環境・エネルギー・エコ ] [ 特殊技術・特許 ]

情報通信システム(IT)の配線工事を容易する/シーリングホールの新製品

シーリングシステム開発のスペースワークス(京都府亀岡市/代表和田耕一)は室内から天井裏配線ができる「シーリングホール(丸型点検口)」の新製品を開発した。

■情報通信システムの現状と背景および対策
1.高度情報化、情報通信システムの発展を促進するには、建物のコンピューターを結ぶ構内のネットワークシステム(私設通信網)のLANやLAN同士を接続するWAN(公衆通信網)並びに、家庭内のネットワークシステム(情報家電ネット化)を整備する必要があり、ネットワークシステムを行うには、通信線(光ファイバー、UTPケーブル、STPケーブル)、専用電源線(VVFケーブル、その他ケーブル)の配線が必要です。
2.その配線を簡略化し、建物に支障なく行う事ができる製品が必要であり、IT革命を促進する上で最も重要です。

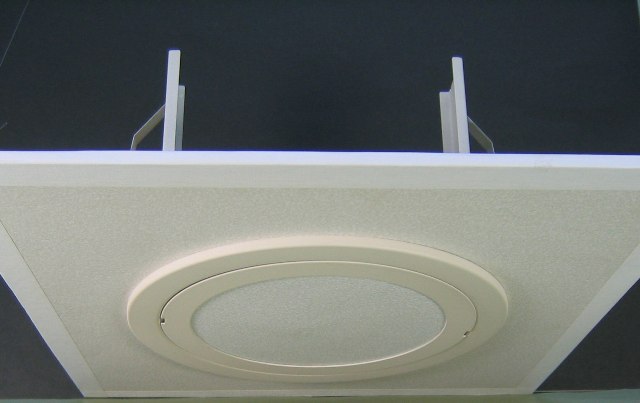

■シーリングホールの概要
1.取付け枠と蓋から構成し、蓋に天井仕上げ材をはめ込み、取付け枠は天井仕上げ材に取付けができる丸型入線口です。

■シーリングホールの設置
1.室内から天井の仕上げ材に穴を開け、その穴にはめ込み取付ける。シーリングホールの蓋に穴を開けた天井仕上げ材をはめ込み、その蓋を本体に取付け全て完了する。蓋は取付け枠にはめ込み式のワンタッチ取付けで、自由に蓋の方向が替えられる。
2.天井面にシーリングホールを必要に応じて数量を取付ける。
3.シーリングホールの蓋を開き、その穴から天井裏にケーブルキャッチャーや腕を挿入し、室内から天井裏に電線を配線する。
4.例えば、一方のシーリングホールからケーブルキャッチャ-(構造は釣り竿)を挿入し引き伸ばして、他方のシーリングホールより、その先端に電線を引っ掛けて、ケーブルキャッチャ-を引き戻すことで、電線が天井裏に配線される。
5.配線は露出配線にならず、建物のイメージを損なう事なく、仕上げも良く体裁も良く、工期の短縮、工費の低減、作業が安全にできる。
6.このように、IT(情報通信)の通信線、専用電源線を露出配線ではなく、室内から天井裏に隠蔽配線して簡略化することができる。所謂、天井工事完了後に露出配線ではなく、室内から天井隠蔽配線ができる。新築建物、既存建物の情報通信システムを促進する上で、極めて画期的な方法です。

■シーリングホールの特徴(施工)
1.天井裏の入線、配線が天井工事完了後に室内からできる。
2.情報通信システム(IT)配線工事や各種電気工事の天井裏配線が室内から容易にできる。
3.電線は基より、空調設備の冷媒やエアー配管など、室内から天井裏に配管ができる。
4.室内から天井裏に配線が容易にでき、露出配線にならず、建物の内装イメージを損なうこともなく、仕上げ良く、体裁良くできる。
5.工期の短縮(1/2)工費の低減(1/3)が計れ、作業が安全にでき、電気工事が容易になる。
■シーリングホールの特徴(製品)
1.天井仕上げ材に取付けができる丸形点検口(入線口)です。
2.体裁が良く、簡単にワンタッチ取付けができる。
3.天井仕上げ材や天井下地材の補修工事が不要で専門の業者も不要です。
4.天井下地材のない天井(和室天井等)にも取付けができる。

■用途
1.新築、既存建物の各種の電気設備工事(強電、弱電)
各種の天井裏配線の入線口及び、点検口、操作口、挿入口等に使用する。
2.空調、給排水、その他設備工事全般
制御線、冷媒配管、エアー配管の入線口や配管口及び、点検口、操作口、挿入口に使用する。

■シーリングホールの仕様
1.シーリングホール〔MT-175ST(W)〕 ◇標準価格 4,500円
①形状〔Wφ195・H165〕②埋込寸法〔φ175〕③埋込高〔H165〕④取付枠及び蓋の表面仕上〔オフホワイト(艶消し)〕⑤重量〔0.4kg〕
〔注1〕:シーリングホールの取付けは、ダウンライト(照明器具)と同様の取付方法。
(同じ押え金具使用)
〔注2〕:安全対策:本体(取付枠)の落下防止金具および蓋の落下防止金具。

■お気軽にお問い合せ下さい。(なお、技術移転、共同開発などご関心のある方、お問い合せ下さい)

お問い合わせ先

■本件に関するお問い合わせ先
〒621-0847 京都府亀岡市南つつじヶ丘桜台2丁目2番8号
スペースワークス    担当 和田 実知代
  wadakame@siren.ocn.ne.jp
℡ 0771-25-3430  Fax 0771-25-4932

■会社概要
商号  : スペースワークス
所在地 : 〒621-0847 京都府亀岡市南つつじヶ丘桜台2丁目2番8号
代表者 : 和田 耕一
設立  : 2002年1月10日
資本金 : 1,000万円
事業内容:〔新製品の開発、製造販売〕
電話番号: ℡ 0771-25-3430  Fax 0771-25-4932
メールアドレス: wadakame@siren.ocn.ne.jp
URL: http://www.fhos.co.jp/spacew
