報道関係各位
                          2015年11月29日
                       超音波システム研究所
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

<脱気・マイクロバブル発生液循環システム> No.4

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

超音波システム研究所(所在地:東京都八王子市)は、
 目的に合わせた効果的な超音波制御を実現するために、
 <脱気・マイクロバブル発生液循環システム>を
 効果的に利用する技術を開発しています。


超音波液循環技術の説明

1)超音波専用水槽(オリジナル製造方法)を使用しています
2)水槽の設置は
  1:専用部材を使用
  2:固有振動と超音波周波数・出力の最適化を行っています
3)超音波振動子は専用部材を利用して設置しています
  (専用部材により、定在波、キャビテーション、音響流の
   利用状態を制限できます)
4)脱気・マイクロバブル発生装置を使用します
   (標準的な、溶存酸素濃度は5-6mg/l)
5)水槽と超音波振動子は表面改質を行っています

上記の設定とマイクロバブルの拡散性により
均一な洗浄液の状態が実現します

均一な液中を超音波が伝搬することで
安定した超音波の状態が発生します

この状態から
目的の超音波の効果(伝搬状態)を実現するために
液循環制御を行います
(水槽内全体に均一な音圧分布を実現して、
 超音波、脱気装置、液循環ポンプ、・・の運転制御がノウハウです)

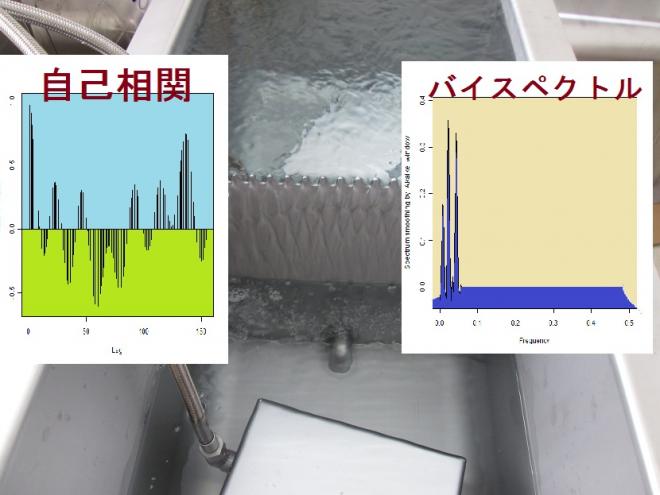

目的の超音波状態確認は、
 オリジナル装置:超音波測定解析システム(超音波テスター)で行います


ポイントは
適切な超音波(周波数・出力)と液循環の制御(あるいはバランス)です
液循環の適切な流量・流速と超音波キャビテーションの設定により
超音波による音響流・加速度効果の状態をコントロールします

脱気・マイクロバブルの効果で
均一に広がる超音波の伝搬状態を利用します

液循環により、以下の自動対応が実現しています

溶存気体は、水槽内に分布を発生させ
レンズ効果・・・の組み合わせにより、超音波が減衰します

もうひとつは
適切な液循環による効率の良い超音波照射時は、
大量の空気・・が水槽内に取り入れられても
大きな気泡となって、水槽の液面から出ていきます

しかし、超音波照射を行っていない状態で
オーバーフロー・・により
液面から空気を取り込み続けると、超音波は大きく減衰します。

この空気を入れる操作は必要です
多数の研究報告・・がありますが
液循環の無い水槽で、長時間超音波照射を行い続け
溶存気体の濃度が低下すると
音圧も低下して、キャビテーションの効果も小さくなります
(説明としては、キャビテーション核の必要性が空気を入れる理由です
 液面が脱脂油や洗剤の泡・・・で覆われた場合も空気が遮断され
 同様な現象になります)

さらに、
超音波照射により、脱気は行われ
溶存気体の濃度は低下して、分布が発生します
単純な液循環では、この濃度分布は解消できません

この濃度分布の解決がマイクロバブルの効果です

脱気・マイクロバブル発生液循環が有効な理由です


以下の動画は
マイクロバブル発生液循環装置による
超音波のダイナミック制御を実現させています

<<参考動画>>

https://youtu.be/Sx_W1CvM3xM

https://youtu.be/LSy6xwJdcVg

https://youtu.be/s4Iau9lwj1k

https://youtu.be/qfs1b18GeD4

https://youtu.be/jJqkbjOuJlI

https://youtu.be/UwFBBiFiKGs

https://youtu.be/TfrUUZx9ikY

https://youtu.be/Rg9mqeDesag

https://youtu.be/eyrH65YFBI8

https://youtu.be/qzT7gb4vbBk

https://youtu.be/NVnenOO8iTo

https://youtu.be/Mac4W2ZCSwc

https://youtu.be/i8_5rK-sIaQ

https://youtu.be/7y7mH9vLWuo


上記の技術により
目的の超音波利用に合わせた
水槽の構造設計や液循環位置(ポンプへの吸い込み口、吐出口)は
非常に重要ですが
目的・サイズ・洗浄液・・によりトレードオフの関係が発生する場合があり、
一般的な設定はありません
(具体的な数値は、コンサルティング対応しています)

適切な設定が実現すると
マイクロバブルは超音波作用によりナノバブルに分散します
ナノバブルによる超音波の安定性は、マイクロバブルに比べて大きく
制御がより簡単になります
(具体的な制御は、音圧測定・・・コンサルティング対応しています
 洗剤の使用や撹拌・・では、
 通常の洗浄とは反対の対応事例が多い傾向にあります)
