建築に伴う電気設備工事の刷新施工ができる／シーリングシステム製品

シーリングシステム開発のスペースワークス（京都府亀岡市／代表和田耕一）は、建築に伴う電気設備工事の刷新施工ができる「シーリングシステム製品」を公開した。

■シーリングシステム製品の開発の背景
１．近年、驚異的に普及しているIT（情報通信）事業および、セキュリテイシステム事業があります。この配線や器具取付けを簡略化し、メンテナンス業務が容易で建物に支障なく行う事がIT革命を促進する上で最も必要です。
２．住宅品質促進法が施工され、住宅性能表示制度の中に火災警報器に関する項目が盛り込まれ、火災感知器の設置状況で等級が決まる。
この制度の促進および、事業の発展をさせるには、まず配線や器具の取付けを簡略し、点検、試験等のメンテナンス業務（防火管理）を容易にする事が最も必要です。
３．建物のリニューアルおよびリフォーム、増改築の事業に於いて、各種の電気配線や各種の器具取付けを簡略し、メンテナンス業務が容易で建物に支障なく行う事が事業を促進する上で最も必要です。

■シーリングシステム製品の概要

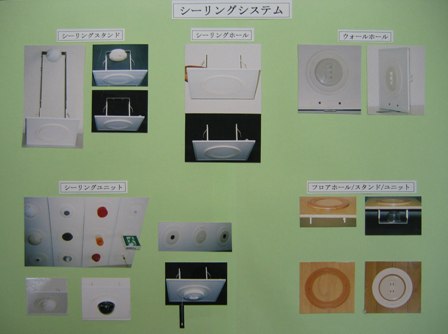

◆シーリングシステム製品は、【１】シーリングホール/【２】スタンド/【３】ユニット/【４】フロアホール/【５】ウォールホールなどで構成している。これらは基本に丸型点検口（入線口）を組合せた製品です。
【１】シーリングホールは、取付け枠と蓋から構成し、蓋に天井仕上げ材をはめ込み、取付け枠は天井仕上げ材に取付けできる新規の丸形点検口（入線口）です。
【２】シーリングスタンドはシーリングホールの取付け枠の支持材にスタンドを組合せた点検口付きスタンドです。
【３】シーリングユニットはシーリングホールの蓋に配線器具または各種のセンサなどを取付けた点検口付き配線器具です。
【４】フロアホールおよびフロアスタンドはシーリングホールおよびシーリングスタンドで兼用できる。（同じ製品で兼用できる）なお、蓋に配線器具を取付けたフロアユニットです。
【５】ウォールホールはシーリングホールの取付け枠の支持材が短く、壁取付けの丸形点検口（入線口）です。なお、蓋に配線器具を取付けたウォールユニットです。

■シーリングシステム製品の設置
【１】シーリングホールは、ＩＴ（情報通信）通信線や電源線を室内から天井裏にケーブルキャッチャーや腕を蓋から挿入し、簡単に天井いんぺい配線ができる。天井に違和感無く取付けができる。
【２】シーリングスタンドは、火災感知器や住宅用火災警報器の配線を室内から天井裏にケーブルキャッチャーや腕を蓋から挿入し、簡単に天井いんぺい配線ができる。蓋を開け、火災試験、点検保守のメンテナンス業務（防火管理）が室内から容易にできる。
【３】シーリングユニットは、各種の電気配線を室内から天井裏にケーブルキャッチャーや腕を蓋から挿入し、簡単に天井いんぺい配線ができる。蓋に配線器具または各種のセンサの取付けが容易にできる。
【４】フロアホールおよびフロアスタンドは、各種の電気配線を室内から床下にケーブルキャッチャーや腕を蓋から挿入し、簡単に床下いんぺい配線ができる。蓋に配線器具の取付けが容易にできる。
【５】ウォールホールは、各種の電気配線を室内から壁にケーブルキャッチャーや腕を蓋から挿入し、簡単に壁いんぺい配線ができる。蓋にスイッチ、コンセントの取付けが容易にできる。
◇上記のように、シーリングシステム製品は建物に支障なく、配線や器具取付けを簡素化し、メンテナンス業務を容易にし、IT（情報通信）設備、セキュリテイシステム設備、防災設備、建物のリフォーム、増改築設備の事業を促進する上で極めて画期的な方法です。

■シーリングシステム製品の特徴
【１】シーリングホールの特徴
１．天井裏の入線、配線が天井工事完了後に室内からできる。
２．情報通信システム(ＩＴ)配線工事や各種電気工事の天井裏配線が室内から容易にできる。
【２】シーリングスタンドの特徴
１．天井裏感知器工事の入線、配線および器具取付けが天井工事完了後に一括にできる。
２．天井裏感知器の火災試験、作動の確認、取付け位置の確認を室内からできる。
３．メンテナンス業務や防災管理が安全で容易になる。
【３】シーリングユニットの特徴
１．天井裏配線および配線器具の取付けが天井工事完了後に室内からできる。
２．建物のリフォーム、増改築の各種電気工事の天井裏配線や配線器具の取付けが室内から容易にできる。
【４】フロアホールの特徴
１．床下の入線、配線が床工事完了後に室内からできる。
２．情報通信システム(ＩＴ)配線工事や各種電気工事の床下配線が室内から容易にできる。
【５】ウォールホールの特徴
１．壁配線およびスイッチやコンセントの取付けが壁工事完了後に室内からできる。
２．建物のリフォーム、増改築の各種電気工事の壁配線やスイッチ、コンセントの取付けが室内からできる。
【６】共通の特徴
１．室内から天井裏配線や器具の取付けができ、露出配線にならず、建物のイメージを損なう事なく、仕上げも良く体裁も良い。また、メンテナンス業務が容易にできる。
２．工期の短縮(1/2）、工費の低減(1/3）、作業が安全にでき、防災設備工事が容易になる。

■シーリングシステム製品の用途
１．IT（情報通信）、電話、TVなど、通信設備工事および弱電設備工事に使用する。
２．セキュリテイ設備工事、防犯設備工事に使用する。
３．防火設備工事、防災設備工事に使用する。
４．建物のリニューアル、リフォーム、増改築の電気設備工事や弱電設備工事に使用する。

■シーリングシステム製品の仕様
【１】シーリングホール〔MT-175ST(W)〕 ◇標準価格 4,500円
①形状〔Wφ195・H165〕②埋込寸法〔φ175〕③埋込高〔H165〕④取付枠及び蓋の表面仕上〔オフホワイト(艶消し)〕⑤重量〔0.4kg〕
【２】シーリングスタンド〔8TK-175ST(W)〕 ◇標準価格 5,500円
①形状〔Wφ195・H200〕②埋込寸法〔φ175〕③埋込高〔H200～800〕④取付け枠及び蓋の表面仕上〔オフホワイト(艶消し)〕⑤重量〔0.6kg〕
【３】シーリングユニット〔MT-175ST(W)〕 ◇標準価格 4,500円
①形状〔Wφ195・H165〕②埋込寸法〔φ175〕③埋込高〔H165〕④取付枠及び蓋の表面仕上
〔オフホワイト(艶消し)〕⑤重量〔0.4kg〕
〔備考〕：シーリングユニット ＝ シーリングホール＋ 配線器具または各種センサ
但し、配線器具または各種センサは市販製品を使用する。
【４】フロアホール〔MT-175ST(W)〕 ◇標準価格 4,500円
①形状〔Wφ195・H165〕②埋込寸法〔φ175〕③埋込高〔H165〕④取付枠及び蓋の表面仕上〔オフホワイト(艶消し)〕⑤重量〔0.4kg〕
　　 　
■お気軽にお問い合せ下さい。（なお、技術移転や共同開発などご関心のある方、お問い合せ下さい）
