住宅の火災の伴う異常温度をプラグ感知器で早期に発見できる／プラグ式火災警報器の新製品

温度センサ開発のスペースワークス（京都府亀岡市／代表和田耕一）は、住宅の火災の伴う異常温度をプラグ感知器で早期に発見できる「プラグ式火災警報器」の新製品を開発した。設定温度80℃です。

■住宅火災の現状と背景および対策
１．住宅火災に於いて、火災の早期の発見が最も重要です。火災の発生場所のより近くに火災感知器を設置することが必要ですが、しかし火災の発生場所は特定できません。
２．住宅の火災警報設備について、火災感知器の差込口を予め想定した個数を部屋の任意の位置に設け、必要に応じて火災感知器を差込むようにすれば、火災の発生場所のより近くで火災の感知と警報により、火災を早期に発見できる。
３．住宅の火災警報設備は、住宅のコンセント(差込口）と同様の環境設置状況にすることが必要です。

■プラグ式火災警報器の概要
１．プラグ感知器と携帯警報器およびジャックプレートから構成する。
２．プラグ感知器と携帯警報器を各々のジャックプレートに差込み、回路構成するプラグ式火災警報器です。但し、各々のジャックプレート間はコードで並列接続をする。
【備考１】：プラグ感知器はプラグに温度メモリセンサを接続した製品です。
【備考２】：プレートにジャックを取付けたジャックプレートです。
【備考３】：温度メモリセンサは可溶絶縁電線(軟化)と形状記憶合金(復元)を利用して、組合せ一体化した製品です。設定温度は80℃です。

■プラグ式火災警報器の設置
１．住宅の室に於いて、ジャックプレートを天井や壁などに多数設け、必要に応じてプラグ感知器をジャックプレートに差込む。携帯警報器は最良位置のジャックプレートに差込む。なお、各々のジャックプレート間はコードで全て並列接続をする。（住宅コンセントと同様な環境条件の使用にする）
２．例えば、住宅の室に於いて火災が発生したとき、火災の発生場所のより近くのプラグ感知器が火災の伴う異常温度を感知し、携帯警報器の警報により火災の伴う異常温度を早期に発見する。
【備考】：プラグ試験器をジャックプレートに差込み火災試験をする。プラグ試験器：２極間が短絡した製品です。
３．このように、住宅の火災に於いて、ジャックプレートを予め想定した個数を部屋の任意の位置に設け、必要に応じて感知器を差込み、火災の発生場所のより近くで火災の伴う異常温度の感知と警報ができ、火災の伴う異常温度を早期に発見できる。
４．住宅火災については、住宅のコンセント(差込口）とジャックプレートが同様の環境設置状況にすることが最適な方法です。

■プラグ式火災警報器の特徴
１．住宅の火災の伴う異常温度をプラグ感知器で早期に発見できる。（設定温度８０℃）
２．火災の発生場所のより近くで火災の伴う異常温度の感知と警報ができる。
３．火災の伴う異常温度を早期に発見でき、火災を未然に防止できる。
４．住宅コンセントと同様な環境条件の使用や設置および施工(設計、施工)ができる。 　
５．プラグ感知器の取付けや取替えがジャックに差し込み、ワンタッチで容易にできる。
６．プラグ感知器の感知温度の選択で適正な感知温度設定ができ、誤報が最小限にできる。 　
７．消防法令基準の定める定温式感知器１種(120秒)の性能に対応できる製品です。

■温度メモリセンサの特徴
１．電線に形状記憶合金を組合せ一体化し、電線(軟化)と形状記憶合金(復元）を利用して２線芯間が短絡（接触）することで、温度を感知し信号とする。設定温度８０℃です。
２．シンプルで簡単で精度も良く、スイッチング機能で待機電力ゼロのエコ技術です。
３．形状記憶合金は永続的記憶で錆がなく、一度作動すれば永続に保持する。
４．作動は電源不要の物理的動作で誤作動がなく敏速で精度良く長年に渡り使用できる。
５．計測機器不要で直接に温度検出ができる。また、回路構成も簡単にでき、低価格にできる。
６．非復帰型で作動後の確認ができる。（一度感知作動／再不能。作動個所を削除し接続替え）

■プラグ式火災警報器の用途
１．住宅や共同住宅、マンションなどに使用できる。
２．ホテル、旅館、宿泊所、介護施設などに使用できる。
３．各種の建物に使用できる。

■プラグ式火災警報器の仕様
【１】プラグ式火災警報器〔PKK-1〕：標準価格 ８,３４0円(税込８,７５７円)
【内訳詳細】：携帯警報器／コードプラグ〔CP１（1.5ｍ）〕／プラグ感知器／ジャックプレート 〔JP1〕
◆携帯警報器 〔SKTA-01〕：標準価格 3,600円
(A)警報器：音量100db以上(前方１m) (B)温度モリセンサ(80℃) (C)外部入力接点：a 接 (D)電池：LR44型ボタン電池（3個）4.5V (E)寸法：D40×W60×H20/mm (F)重量：約40g
◆コードプラグ〔CP１（1.5ｍ）〕：標準価格 1,400円(税込1,470円)
(A)DCプラグ(12V 1A)付きコード(0.3sq×2C)×1.5ｍ

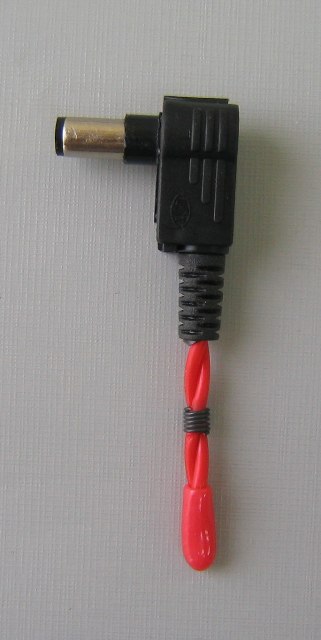

◆プラグ感知器 〔PK1〕：標準価格 1,500円(税込1,575円)
(A)DCプラグ(12V 1A) (B)温度メモリセンサ(80℃) (C)電線(0.75sq×2C)／形状記憶合金(5巻)
◆ジャックプレート 〔JP1〕：標準価格 920円(税込966円)×２枚＝1,840円(税込1,932円)
(A)DCジャック(12V 1A) (B)化粧プレート（樹脂製）／フルカラ－(長角)
【備考】：非復帰型で作動後の確認ができる。（一度感知作動すると再不可。センサ取替え使用する）

■お気軽にお問い合せ下さい。（なお、技術移転、共同開発などご関心のある方、お問い合せ下さい）
