パルス反射型測長機と温度感知線を組合せた新分野の開発製品/パルス異常温度警報器の業務提携

スペースワークス

投稿日:2013年10月12日

サービス分野: [ ものづくり ] [ 環境・エネルギー・エコ ] [ 特殊技術・特許 ]

パルス反射型測長機と温度感知線を組合せた新分野の開発製品/パルス異常温度警報器の業務提携

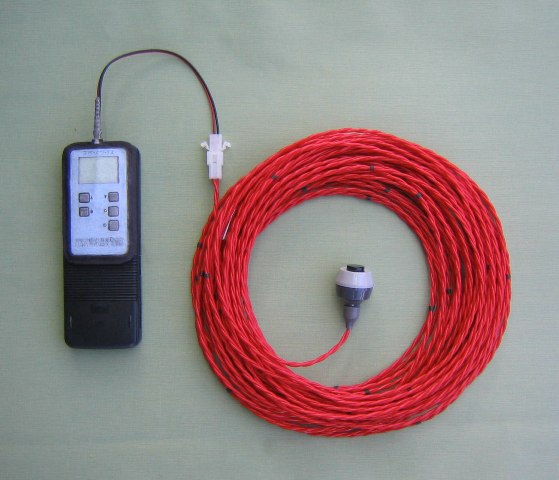

温度センサ開発のスペースワークス(京都府亀岡市/代表和田耕一)は、新分野の開発製品である「パルス異常温度警報器」の業務提携の案内をした。◇備考:製品画像(パルス異常温度警報器)はイメージ画像です。

■パルス異常温度警報器の開発の背景及び火災への安全管理
1.電線路に於いて、ケーブルの線路で短絡、地絡などの事故の位置を測定(測長)するパルス反射型測長機(ケーブル事故位置測定器)があります。それはパルス反射型測長機にケーブルを接続し、電線路(ケーブル)の事故の場所をパルスの反射時間で測定(測長)する製品です。
2.例えば、パルス反射型測長機に温度感知線を接続する。その温度感知線の設定温度を消防法の感知器の公称温度(80℃)にすると火災の場所(位置)が特定できる。また、温度感知線の設置温度を電気設備の異常温度(60℃・75℃)にすると異常温度場所(位置)が特定できる。但し、警報器及び操作回路変更が必要です。
3.パルス反射型測長機にケーブル接続だけでなく、温度感知線を接続することで、火災及び電気設備の異常温度に対応したパルス異常温度(火災)警報器ができる。
4.建物などに、誰でも簡単に設置できるパルス異常温度警報器で火災を早期に発見することも必要です。 また、電気設備の火災を伴う異常温度を日常的に常時監視し、早期に発見して安全に対処することが重要です。

■パルス異常温度警報器の概要 (開発製品の概要)
1.パルス反射型測長機(警報器付)と温度感知線を組合せ、異常温度(火災)警報機能を待たせたパルス異常温度警報器の製品です。パルス反射型測長機のリード線に温度感知線や温度メモリセンサを接続して回路構成する。
2.パルス反射型測長機は温度感知線の温度メモリセンサ(形状記憶合金)が作動(2線間短絡)すると、その信号によりパルス反射型測長機からパルスが発射され、反射して帰還する時間により距離を表示される機能を有し、同時に警報器(電子ブザー)による警報機能を設ける。また、外部出力端子(移報端子)を設ける。

◆パルス反射型測長機の必要な機能 (開発の機能)
パルス反射型測長機の機能は下記の1.2.3.4.項目が必要です。
1.火災(異常温度)を温度感知線で感知し、その信号でパルス反射型測長機が作動してパルスが発射される。
2.反射して帰還する時間により距離を表示される。
3.同時に警報器(電子ブザー)で警報される。
4.火災(異常温度)信号を外部出力端子(移報端子)に設ける。
5.特に必要としない機能は削除する。
備考1.上記項目は市販製品のパルス反射型ケーブル測長機と異なる。
◆温度メモリセンサ・温度感知線の機能 (新規製品/PAT)
1.温度メモリセンサは可溶絶縁電線の軟化と形状記憶合金の復元を利用し、2線間を短絡して温度感知信号とし、電線と形状記憶合金を組合せ一体化した製品です。設定温度は80℃です。
2.温度感知線は延長した可溶絶縁電線の軟化と多数の形状記憶合金の復元を利用し、2線間を短絡して温度感知信号とし、電線と形状記憶合金を組合せ一体化した製品です。設定温度は80℃です。

■パルス異常温度警報器の設置(工場の産業機械・建物)
1.工場に於いて、産業機械の電気設備の電源回路及び制御機器、負荷機器に各温度メモリセンサを取付け、出火を伴う異常温度を検出する。※検出温度(80℃)で監視警報する。
例1.例えば、産業機械の電気設備で異常温度が生じた時、電線や機器に取付けの温度メモリセンサが異常温度を検出し、その信号によりパルス反射型測長機がパルス発信して異常温度の距離(場所)を表示し、異常温度を警報器(電子音)で周囲に報知する。また、外部出力端子で異常温度を防火対象物の関係者に信号で報知する。
2.建物/展示場・イベント会場/寺院・神社の境内や建物/居住区付近の山林などに温度感知線を引き出して張り巡らし、火災の感知をする。※火災感知温度(80℃)で監視警報する。
特に火災の恐れのある場所や放火のおそれのある場所は重点的に張り巡らす。
例2.例えば、建物などで火災が生じた時、建物などに配線をしている温度感知線が火災発生を感知し、その信号によりパルス反射型測長機がパルス発信して火災発生の距離(場所)を表示し、火災発生を警報器(電子音)で周囲に報知する。また、外部出力端子で火災を防火対象物の関係者に信号で報知する。
備考1.温度感知線の距離と場所(位置)を一覧すれば、温度感知線の距離により、全ての異常温度の
位置や火災の場所が特定できる。

■パルス異常温度警報器の設置効果
1.工場の産業機械の出火を伴う異常温度や建物の火災の場所(距離)が特定できる。
2.工場に於いて、産業機械の電気設備の異常温度を日常的に常時監視し、早期に発見して安全に対処することができる。
2.建物などの火災を操作機器や配線工事(感知回路)の簡略化を計り、誰でも簡単に設置できるパルス異常温度警報器により、火災を早期に発見することができる。

■パルス異常温度警報器の特徴
1.パルス反射型測長機と温度感知線を組合せた新分野の「パルス異常温度警報器」です。
2.誰でも簡単に設置できる待機電力ゼロのエコ技術の「パルス異常温度警報器」です。
3.パルス信号により、温度感知線の配線が最初から最後(端末)まですべて2線配線です。
また、パルス信号により、すべての火災(異常温度)の距離(場所)を特定する。
4.電気設備の異常温度はパルス信号により、距離(場所)を特定し、警報器で周囲に報知する。
5.建物などの火災はパルス信号により、火災の距離(場所)を特定し、警報器で周囲に報知する。

◆温度メモリセンサ/温度感知線の特徴
1.温度メモリセンサはスイッチング機能で待機電力ゼロの環境にやさしいエコ技術の製品です。
2.消防法令基準の定める定温式感知器1種(120秒)の性能に対応する製品です。
3.形状記憶合金は永続的記憶で錆がなく、一度作動すれば永続に保持する。
4.物理的動作で、誤作動がなく敏速で精度良く長年に渡り使用できる。
5.屋内の配線だけでなく、屋外の配線にも使用できる。
6.非復帰型で作動後の確認ができる。(一度感知作動すると再使用できません。)

■パルス異常温度警報器の用途
【1】電気設備などの異常温度の対応
1.電気設備全般の異常温度検出に使用する。
2.産業機械や産業機器の電気設備の異常温度検出に使用する。
3.工場、プラント工場の化学工業配管及び冷却、冷温配管に使用する。
4.原子力発電、火力発電などの発電の冷却(Na、蒸気)配管に使用する。
備考1.上記項目3.4.は配管の劣化による亀裂や気孔の検出および火災に対応する。
【2】建物などの火災の対応
1.建設中の建物、建造中の船舶、航空機、車両に使用する。
2.仮設建物や展示場、イベント会場、興行の建物に使用する。
3.マンション/住宅などの放火おそれのある外構に使用する。
5.集塵ダクト、排煙ダクト、排気ダクトなどにご使用する。
6.寺院・神社の境内や外構に使用する。
7.公園、遊園地、遊技施設及びトンネル、隧道や地下通路に使用する。
8.居住区付近の山林や測道付近の山林に使用する。(山火事)

■パルス異常温度警報器の仕様
【1】パルス異常温度警報器(警報器付き)本体・・型番(PU-KK)
1.電源ACアダプタ-AC100V/DC24V( )A
2.出力パルス(   )測定レンジ( )精度(   )警報器( )外部出力( a 接 )〕
【2】温度メモリセンサ・・型番(KS1)・(KS10)
1.温度メモリセンサ(80℃) ・・ 型番(KS1)/タイプ(単体/1個)・・(標準価格 460円)
◇可溶絶縁電線(形状記憶合金5巻)/0.75sq×2C×5㎝(5巻/1ヶ所)×1個
2.温度メモリセンサ(80℃) ・・ 型番(KS10)/タイプ(10連/10個)・・(標準価格 4600円)
◇可溶絶縁電線(形状記憶合金5巻)/0.75sq×2C×5㎝(5巻/1ヶ所) ×10個
【3】温度感知線・・型番〔A-80〕・〔B-80〕・〔C-80〕
1.温度感知線(80℃) ・・ 〔A〕1.5m間隔・〔B〕1.0m間隔・〔C〕0.5m間隔の3種類
◇温度メモリセンサ・・可溶絶縁電線0.75sq×2C/形状記憶合金(5巻/1ヶ所)
◇〔A〕1.5m間隔(センサ 0.75/m個)・〔B〕1.0m間隔(センサ 1/m個)・〔C〕0.5m間隔(センサ 2/m個)
〔A〕可溶絶縁電線に1.5 mの等間隔で温度メモリセンサを設ける。【1.5m間隔】(標準価格 500/m円)
(1)設定温度は80℃(±10)/〔A10-80〕〔A20-80〕〔A30-80〕〔A40-80〕〔A50-80〕〔A100-80〕の6種類
〔B〕可溶絶縁電線に1.0 mの等間隔で温度メモリセンサを設ける。【1.0m間隔】(標準価格 650/m円)
(1)設定温度は80℃/〔B10-80〕〔B20-80〕〔B30-80〕〔B40-80〕〔B50-80〕〔B100-80〕の6種類
〔C〕可溶絶縁電線に0.5mの等間隔で温度メモリセンサを設ける。【0.5m間隔】(標準価格 1,100/m円)
(1)設定温度は80℃/〔C10-80〕〔C20-80〕〔C30-80〕〔C40-80〕〔C50-80〕〔C100-80〕の6種類
備考1.設定温度、検出線の長さ、形状記憶合金の間隔および個数など、相談下さい。
備考2.設定温度 80℃以外の温度製品も可能です。
備考3.非復帰型で作動後の確認ができる。(一度感知作動すると再使用できません)

■お気軽にお問い合せ下さい。(なお、技術移転、共同開発などご関心のある方、お問い合せ下さい)

お問い合わせ先

■本件に関するお問い合わせ先
〒621-0847 京都府亀岡市南つつじヶ丘桜台2丁目2番8号
スペースワークス    担当 蒲 原
  wadakame@siren.ocn.ne.jp
℡ 0771-25-3430  Fax 0771-25-4932

■会社概要
商号  : スペースワークス
所在地 : 〒621-0847 京都府亀岡市南つつじヶ丘桜台2丁目2番8号
代表者 : 和田 耕一
設立  : 2002年1月10日
資本金 : 1,000万円
事業内容:〔新製品の開発(特許)、製造販売〕
電話番号: TEL 0771-25-3430  Fax 0771-25-4932
メールアドレス:wadakame@siren.ocn.ne.jp
URL:http://www.fhos.co.jp/spacew
