蓄電池の異常発熱(異常温度)を待機電力0で検出する/蓄電池用温度検出センサの新製品

スペースワークス

投稿日:2017年3月31日

サービス分野: [ ものづくり ] [ 環境・エネルギー・エコ ] [ 特殊技術・特許 ]

蓄電池の異常発熱(異常温度)を待機電力0で検出する/蓄電池用温度検出センサの新製品

温度センサ開発のスペースワークス(京都府亀岡市/代表和田耕一)は、蓄電池の外壁に取付け、蓄電池の異常発熱(異常温度)を待機電力0で検出する。「蓄電池用温度検出センサ」の製品を開発した。

■蓄電池/蓄電池設備からの発火や破裂による火災の現状と背景および対策
1.蓄電池に於いて、蓄電池の内部短絡、外部短絡、外部過熱などによる異常発熱(異常温度)で発火や破裂による火災が数多く発生している。
2.蓄電池設備に於いて、充電/放電回路の電線の過負荷電流(過負荷)による異常温度や電線の接続不良及び電気機器の不良による異常温度で機器の破損や火災に発展することがある。
3.その蓄電池の異常発熱(異常温度)及び、蓄電池設備の充電/放電回路の電線や電気機器の異常温度を日常的に常時監視し、早期に発見して安全に対処することが重要です。

■蓄電池用温度検出センサの概要

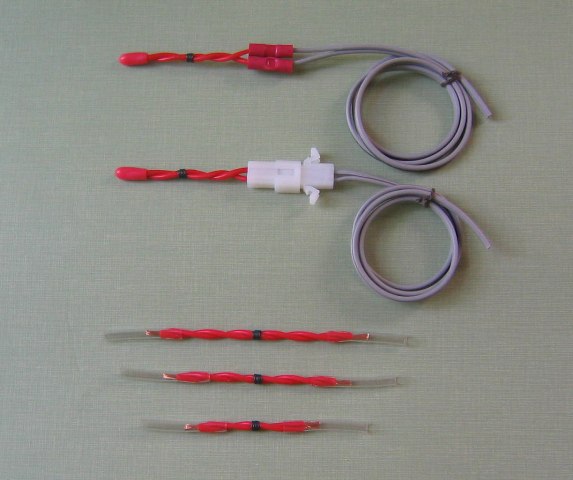

1.温度検出センサにコードを接続した製品です。圧着スリーブやコネクタで接続する。
2.温度検出センサは、電線に形状記憶合金を組合せ一体化し、電線(軟化)と形状記憶合金(復元)を利用して2線芯間が短絡(接触)することで、最高許容温度を検出し、信号とする。設定温度が電線の最高許容温度に対応した製品(70℃)です。
3.電線の絶縁物の絶縁耐力が急激に劣化する温度が最高許容温度です。従って、最高許容温度の検出が電線の異常温度の検出です。
【備考】:蓄電池用温度検出線は、延長した電線に多数の形状記憶合金を組合せ一体化し、電線(軟化)と形状記憶合金(復元)を利用して2線芯間が短絡(接触)することで、最高許容温度を検出し、信号とする。設定温度が電線の最高許容温度に対応した製品(70℃)です。

■蓄電池用温度検出センサの設置
1.蓄電池の外壁に取付け蓄電池の内部短絡、外部短絡、外部過熱などによる異常発熱(異常温度)を検出し、警報器などで報知して発火や破裂による火災を未然に防止ができる。
2.充電/放電電源回路の電線に取付け、電線の過負荷電流(過負荷)による異常温度や電線の接続不良及び電気機器の不良による異常温度を検出し、警報器などで報知して機器の破損や火災を未然に防止ができる。
3.例えば1、蓄電池に於いて、異常発熱(異常温度)を生じた時、蓄電池の外壁に取付けた蓄電池用温度検出センサが異常温度を検出し、警報器などで報知する。
4.例えば2、電線や電気機器に於いて、異常温度を生じた時、電線や電気機器に取付けた蓄電池用温度検出センサが異常温度を検出し、警報器などで報知する。
5.このように、蓄電池の異常発熱(異常温度)および蓄電池設備の充電/放電回路の電線や電気機器の異常温度を日常的に常時監視ができ、早期に発見して、初期対応により機器の破損や火災を未然に防止ができる。特に電気技術者でなくても誰にでも蓄電池設備の日常点検業務ができる。また、保守管理が確実で安全にできる。

■蓄電池用温度検出センサの特徴
1.蓄電池の異常発熱(異常温度)を日常的に監視し、検出ができる。
2.蓄電池設備の充電/放電回路の電線や電気機器の異常温度を日常的に監視し、検出ができる。
3.蓄電池設備の点検業務が誰にでもできる。また、保守管理が確実で安全にできる
4.形状記憶合金(復元)と電線(軟化)を利用して2線芯間が短絡(接触)することで、異常温度(最高許容温度)を検出し、信号とする。【設定温度70℃】
5.シンプルで簡単で精度も良く、スイッチング機能で待機電力ゼロのエコ技術製品です。
6.温度の検出と信号を同時にでき、回路構成(スイッチング機能)が簡単で低価格です。
7.形状記憶合金は永続的記憶で錆がなく、一度作動すれば永続に保持する。
8.作動は電源不要の物理的動作で誤作動がなく敏速で精度良く長年に渡り使用できる。
9.計測機器不要で直接に温度検出ができる。
10.非復帰型で作動後の確認ができる。(一度感知作動/再不能。作動個所を削除し接続替え)

■蓄電池用温度検出センサの用途
1.蓄電池の異常発熱(異常温度)検出に使用する。
2.蓄電池盤の異常発熱(異常温度)検出に使用する。
3.蓄電池設備の蓄電池及び充電/放電電源回路の異常発熱(異常温度)検出に使用する。
4.UPS(無停電電源装置)の蓄電池及び充電/放電回路の異常発熱(異常温度)検出に使用する。

■蓄電池用温度検出センサの仕様
【1】蓄電池用温度検出センサ:〔MTS-70〕
「規格」:可溶絶縁電線(形状記憶合金5巻)/0.75sq×2C(1ヶ所/5巻)・〔コード/0.3sq×2C(2m)〕
◇蓄電池用温度検出センサ:〔MTS-70〕・設定温度〔70℃(±10)〕・標準価格 1,300円
備考1.設定温度以外の温度製品も可能です。相談下さい。
備考2.非復帰型で作動後の確認ができる。(一度感知作動すると再使用できません。センサお取替え、使用する)
【2】蓄電池用温度検出線(70℃) ・・ 〔A〕1.5m間隔・〔B〕間隔1.0m・〔C〕0.5mの3種類
「規格」:可溶絶縁電線0.75sq×2C(1m)/形状記憶合金(1ヶ所/5巻)×(0.6ヶ所/〔A〕)・(1ヶ所/〔B〕)・(2ヶ所/〔C〕)
〔A〕可溶絶縁電線に1.5mの等間隔で温度センサを設けています。【1.5m間隔】:〔500円/m〕
◇蓄電池用温度検出線(1m)70℃:〔A1-MTS70〕・標準価格 500円
〔B〕可溶絶縁電線に1.0mの等間隔で温度センサを設けています。【1.0m間隔】:〔650円/m〕
◇蓄電池用温度検出線(1m)70℃:〔B1-MTS70〕・標準価格 650円
〔C〕可溶絶縁電線に0.5mの等間隔で温度センサを設けています。【0.5m間隔】:〔1,100円/m〕
◇蓄電池用温度検出線(1m)70℃:〔C1-MTS70〕・標準価格 1,100円
備考1.設定温度、検出線の長さ、形状記憶合金の間隔および個数など、相談下さい。
備考2.設定温度 70℃以外の温度製品も可能です。10/20/30/50/100m巻です。
備考3.非復帰型で作動後の確認ができます。(一度感知作動すると再使用できません。作動個所を削除し、接続替え使用する)

■お気軽にお問い合せ下さい。

お問い合わせ先

■本件に関するお問い合わせ先
〒621-0847 京都府亀岡市南つつじヶ丘桜台2丁目2番8号
スペースワークス    担当 和田
  wadakame@siren.ocn.ne.jp
℡ 0771-25-3430  Fax 0771-25-4932
