工場の産業機械の無人稼働が安全にできる／異常温度監視盤の新製品

温度センサ開発のスペースワークス（京都府亀岡市／代表和田耕一）は、工場に於いて、産業機器の出火前の異常温度で電源遮断する「異常温度監視盤」の新製品を開発した。

■工場の産業機器からの火災の現状と背景および対策
工場に於いては、産業機器の経年による劣化、機器の過負荷、整備不備や故障などの異常温度による出火原因で火災を引き起こすことがあり、工場火災に発展することがある。この火災を伴う異常温を素早く対処することが重要です。工場に於いて、産業機器からの火災を未然に防止する防火対策は必要です。

■異常温度監視盤の概要

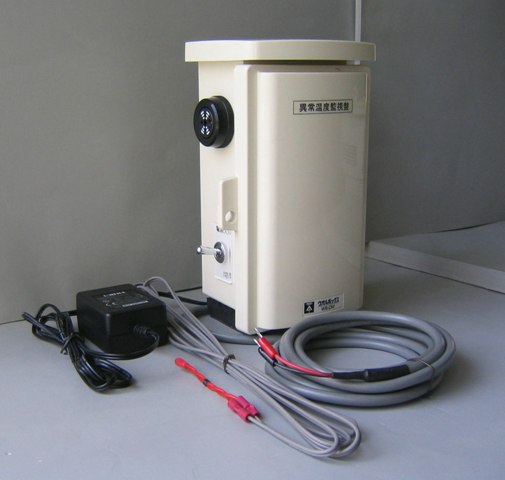

１．温度検出センサと制御機器（リレー）および警報器で構成する。電源はACアダプタ-（AC90V～264V／DC12V・1A）とする。所謂、温度検出センサに監視盤を組合せた異常温度監視盤です。
２．監視盤に制御機器（リレー）を収納し、側面に警報器および電源スイッチを取付ける。また、制御機器の外部入力端子にコード付温度検出センサ（異常温度の検出）を取付け、外部出力端子にコード付端子（電源回路の遮断）を取付ける。
【備考１】：温度検出センサは電線(軟化)に形状記憶合金(復元)を組合せ一体化し、２線芯間が短絡（接触）することで、温度を検出し、信号とする。なお、設定温度が電線の最高許容温度（許容電流）とした製品（60℃・75℃)です。
【備考２】：電線の絶縁物の絶縁耐力が急激に劣化する温度が最高許容温度です。従って、最高許容温度の検出が電線の異常温度の検出です。

■異常温度監視盤の設置
１．工場に於いて、出火おそれがある産業機器に異常温度監視盤を設置する。
２．産業機器の周りに監視盤を取付け、出火を伴う異常温度のおそれがある負荷機器（モーターなど）や電源電線にコード付温度検出センサを取付け、監視盤の外部入力端子にコード付温度検出センサ（異常温度の感知）を接続する。
３．監視盤の外部出力端子にコード付端子（電源回路の遮断）を産業機器の主電源制御器（Mg・S）のコイル電源回路に直列に接続する。
４．例えば、産業機器の負荷機器（モーターなど）や電源電線に於いて異常温度が発生した時、取付したコード付温度検出センサ（A接）が異常温度を感知し、警報器で報知する。同時に外部出力のコード付端子（B接）で産業機器の主電源回路を遮断する。
５．工場に於いて、産業機器の出火を伴う異常温度を感知して、産業機械の電源を遮断することで機械の破損や火災を未然に防止できる。
６．このように、工場の産業機器の出火を伴う異常温度を日常的に常時監視ができ、産業機械の保守管理が確実で安全です。
７．上記の事項により、工場の産業機械や産業機器の無人稼働が安全です。また、ＩＳＯ更新時の安全管理の設備として、導入することも有効です。
（参考事項）：コードクリップ、プラスチックボンド、粘着テープなどで温度検出センサを取付ける。

■異常温度監視盤の特徴
１．工場の産業機械や産業機器の無人稼働が安全にできる。
２．産業機器の異常温度を感知して、電源回路を遮断し、機器の破損や火災を未然に防止できる。
３．工場の産業機器の異常温度を日常的に常時監視ができ、保守管理が確実で安全にできる。
４．主電源容量（負荷容量）に関係なく、異常温度で電源回路が遮断できる。
５．待機電力ゼロのエコ技術の異常温度監視盤です。電気回路構成が簡単で低価格にできる。
６．工場の産業機械や産業機器に設置して、ＩＳＯ更新時の安全管理の設備とすることもできる。
７．取扱いが容易で手軽に設置できる。

■温度検出センサの特徴
１．電線に形状記憶合金を組合せ一体化し、電線(軟化)と形状記憶合金(復元）を利用して２線芯間が短絡（接触）することで、温度を検出し、信号とする。設定温度が電線の最高許容温度です。（60℃・75℃)
２．シンプルで簡単で精度も良く、スイッチング機能で待機電力ゼロのエコ技術です。
３．温度の検出と信号を同時にでき、回路構成（スイッチング機能）が簡単で低価格です。
４．形状記憶合金は永続的記憶で錆がなく、一度作動すれば永続に保持する。
５．作動は電源不要の物理的動作で誤作動がなく敏速で精度良く長年に渡り使用できる。
６．計測機器不要で直接に温度検出ができる。
７．屋内および屋外の配線に使用できる。
８．非復帰型で作動後の確認ができる。（一度感知作動／再不能。作動個所を削除し接続替え）
９．消防法令基準の定める定温式感知器１種(120秒)の性能に対応できる製品です。

■異常温度監視盤の用途
１．工場の各業種の産業機械、産業機器、電気設備機器に使用する。
２．負荷機器（モーターなど）に使用する。
３．産業機器の電源電線に使用する。

■異常温度監視盤の仕様
【１】異常温度監視盤：型番〔ＭＧＩＮＳ－60〕・型番〔ＭＧＩＮＳ－75〕 　
型番〔ＭＧＩＮＳ－60〕：コード付温度検出センサ（設定温度60℃） ◆ 標準価格45,000円
型番〔ＭＧＩＮＳ－75〕：コード付温度検出センサ（設定温度75℃） ◆ 標準価格45,000円
【２】監視盤：型番〔ＭＧＩＮＳ〕 ◆ 標準価格43,700円
「機器一覧」
〔１〕機器収納盤(屋内・屋外)：〔外形寸法：193×117×90(ABC製)/ウオールボックス（屋根一体型）〕
〔２〕警報器：(A)使用電圧（DC１２～24V） (B)消費電流（DC25ｍA） (C)音量(電子音)：70ｄB以上
〔３〕ミニパワーリレー：(A)定額電圧（DC１２V） (B)定額消費電力（0.9W） (C)接点(2a/2b)（200V/5A）
〔４〕コード付端子〔TC-2〕 (A)圧着端子（1.25・3） (B)コード（0.75sq×2C）×2ｍ
〔５〕電源スイッチ：(A)電圧・電流（250V/15A)
〔６〕電源(ACアダプタ-)：(A)電圧・電流〔入力(AC90V～264V・0.3A)／出力(DC12V・1A）〕
【３】コード付温度検出センサ：型番〔MTS-60℃〕・型番〔MTS-75℃〕
「規格」:(A)設定温度：60℃(±10)熱感知方式／75℃(±10)熱感知方式 (B)材質：形状記憶合金5巻/可溶絶縁電線(0.75sq×2C)〔1ヶ所/5巻〕 (C)コード（長さ）：0.3sq×2C(2ｍ)
型番〔MTS-60℃〕：コード付温度検出センサ（設定温度60℃） ◆ 標準価格1,300円
型番〔MTS-75℃〕：コード付温度検出センサ（設定温度75℃） ◆ 標準価格1,300円
備考１．標準規格以外の設定温度・コード長さなどの製品も可能です。相談下さい。
備考２．非復帰型で作動後の確認ができる。（一度感知作動すると再使用不可。取替え）

■お気軽にお問い合せ下さい。（なお、技術移転や共同開発などご関心のある方、お問い合せ下さい）
