電気設備の異常温度を検出する／温度検出線の新製品
温度センサ開発のスペースワークス（京都府亀岡市／代表和田耕一）は、電線や電気機器の異常温度が一括に検出できる「温度検出線」の新製品を開発した。
■電気設備／産業機器からの火災の現状と背景および対策
１．電気設備に於いて、過負荷電流による電線の異常温度や接続不良による電線の異常温度で電線の破損や火災に発展することが数多くある。
２．過負荷による機器の異常温度や機器不良による機器の異常温度で各種機器の破損や火災に発展することが数多くある。
３．これらの火災に伴う異常温度を日常的に監視し、早期に発見して初期対応により電線および機器の破損や火災を未然に防止するこが重要です。
■温度検出線の概要

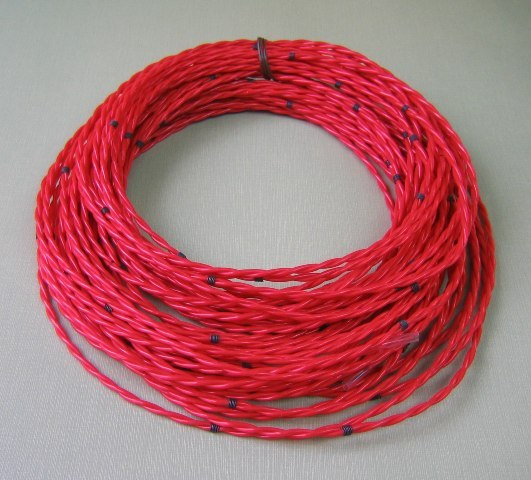

１．延長した電線に等間隔で形状記憶合金（温度検出センサ）を多数組合せ一体化した製品です。但し、設定温度を電線の最高許容温度とした製品です。
２．この最高許容温度は電線の絶縁物の絶縁耐力が急激に劣化する温度です。設定温度は最高許容温度に対応した製品（７０℃）です。
３．電線の最高許容温度を検出することで、電気設備の火災を伴う異常温度の検出ができる。
■温度検出線の設置
１．電線に温度検出線を取付け、電線の過負荷電流による異常温度や電線の接続不良による異常温度を温度検出線毎に一括検出する。（電線の異常温度検出）
２．電源（制御）機器、電気（負荷）機器の内部や外部に温度検出線を取付け、過負荷による機器の異常温度や機器不良による機器の異常温度を温度検出線毎に一括検出する。（機器の異常温度検出）
３．例えば、電線や電源（制御）機器、電気（負荷）機器に於いて、火災を伴う異常温度が生じた時、電線や電源（制御）機器、電気（負荷）機器に取付けた各温度検出線毎の温度検出センサが異常温度を一括に検出する。警報器などで異常温度の報知をする。
４．このように、電線や電源（制御）機器、電気（負荷）機器の火災を伴う異常温度を日常的に監視し、早期に発見して、初期対応により機器の破損や火災を未然に防止することができる。
■温度検出線の特徴
１．電線の異常温度を日常的に監視し、一括に検出ができる。（電線の異常温度検出）
２．電源（制御）機器、電気（負荷）機器の異常温度を日常的に監視し、一括に検出ができる。（機器の異常温度検出）
３．電気設備の電線と同様の配線ができる。
４．形状記憶合金(復元)と電線(軟化)を利用して２線芯間が短絡（接触）することで、異常温度を検出し、信号とする。
５．シンプルで簡単で精度も良く、スイッチング機能で待機電力ゼロのエコ技術製品です。
６．温度の検出と信号を同時にでき、回路構成（スイッチング機能）が簡単で低価格です。
７．形状記憶合金は永続的記憶で錆がなく、一度作動すれば永続に保持する。
８．作動は電源不要の物理的動作で誤作動がなく敏速で精度良く長年に渡り使用できる。
９．計測機器不要で直接に温度検出ができる。
10．屋内および屋外の配線に使用できる。
1１．非復帰型で作動後の確認ができる。（一度感知作動／再不能。作動個所を削除し接続替え）
■温度検出線の用途
１．各種電線の異常温度検出に使用する。
２．電源（制御）機器、電気（負荷）機器の異常温度検出に使用する。
■温度検出線の仕様
１．温度検出線（70℃) ：〔Ａ〕タイプ：1.5ｍ間隔 および 〔Ｂ〕タイプ：1.0ｍ間隔の2種類
可溶絶縁電線0.75sq×2C(10ｍ)／形状記憶合金（5巻）×7ヶ所(1.5ｍ間隔)／10ヶ所(1.0ｍ間隔)
〔A〕可溶絶縁電線に1.5ｍの等間隔で温度センサを設ける。【1.5ｍ間隔】：〔\ 500/ｍ〕
◇温度検出線(10ｍ)〔A10-MTS70〕・設定温度〔70℃(±10)〕・標準価格 5,000円
〔Ｂ〕可溶絶縁電線に1.0ｍの等間隔で温度センサを設ける。【1.0ｍ間隔】：〔\ 650/ｍ〕
◇温度検出線(10ｍ)〔B10-MTS70〕・設定温度〔70℃(±10)〕・標準価格 6,500円
備考１．設定温度、検出線の長さ、形状記憶合金の間隔および個数など、相談下さい。
備考２．設定温度 70℃以外の温度製品も可能です。10/20/30/50/100ｍ巻がある。
備考３．非復帰型で作動後の確認ができる。（一度感知作動すると再使用できません。作動個所を削除し、接続替え使用する）
■お気軽にお問い合せ下さい。（なお、技術移転や共同開発などご関心のある方、お問い合せ下さい）
■電気設備／産業機器からの火災の現状と背景および対策
１．電気設備に於いて、過負荷電流による電線の異常温度や接続不良による電線の異常温度で電線の破損や火災に発展することが数多くある。
２．過負荷による機器の異常温度や機器不良による機器の異常温度で各種機器の破損や火災に発展することが数多くある。
３．これらの火災に伴う異常温度を日常的に監視し、早期に発見して初期対応により電線および機器の破損や火災を未然に防止するこが重要です。
■温度検出線の概要
１．延長した電線に等間隔で形状記憶合金（温度検出センサ）を多数組合せ一体化した製品です。但し、設定温度を電線の最高許容温度とした製品です。
２．この最高許容温度は電線の絶縁物の絶縁耐力が急激に劣化する温度です。設定温度は最高許容温度に対応した製品（７０℃）です。
３．電線の最高許容温度を検出することで、電気設備の火災を伴う異常温度の検出ができる。
■温度検出線の設置
１．電線に温度検出線を取付け、電線の過負荷電流による異常温度や電線の接続不良による異常温度を温度検出線毎に一括検出する。（電線の異常温度検出）
２．電源（制御）機器、電気（負荷）機器の内部や外部に温度検出線を取付け、過負荷による機器の異常温度や機器不良による機器の異常温度を温度検出線毎に一括検出する。（機器の異常温度検出）
３．例えば、電線や電源（制御）機器、電気（負荷）機器に於いて、火災を伴う異常温度が生じた時、電線や電源（制御）機器、電気（負荷）機器に取付けた各温度検出線毎の温度検出センサが異常温度を一括に検出する。警報器などで異常温度の報知をする。
４．このように、電線や電源（制御）機器、電気（負荷）機器の火災を伴う異常温度を日常的に監視し、早期に発見して、初期対応により機器の破損や火災を未然に防止することができる。
■温度検出線の特徴
１．電線の異常温度を日常的に監視し、一括に検出ができる。（電線の異常温度検出）
２．電源（制御）機器、電気（負荷）機器の異常温度を日常的に監視し、一括に検出ができる。（機器の異常温度検出）
３．電気設備の電線と同様の配線ができる。
４．形状記憶合金(復元)と電線(軟化)を利用して２線芯間が短絡（接触）することで、異常温度を検出し、信号とする。
５．シンプルで簡単で精度も良く、スイッチング機能で待機電力ゼロのエコ技術製品です。
６．温度の検出と信号を同時にでき、回路構成（スイッチング機能）が簡単で低価格です。
７．形状記憶合金は永続的記憶で錆がなく、一度作動すれば永続に保持する。
８．作動は電源不要の物理的動作で誤作動がなく敏速で精度良く長年に渡り使用できる。
９．計測機器不要で直接に温度検出ができる。
10．屋内および屋外の配線に使用できる。
1１．非復帰型で作動後の確認ができる。（一度感知作動／再不能。作動個所を削除し接続替え）
■温度検出線の用途
１．各種電線の異常温度検出に使用する。
２．電源（制御）機器、電気（負荷）機器の異常温度検出に使用する。
■温度検出線の仕様
１．温度検出線（70℃) ：〔Ａ〕タイプ：1.5ｍ間隔 および 〔Ｂ〕タイプ：1.0ｍ間隔の2種類
可溶絶縁電線0.75sq×2C(10ｍ)／形状記憶合金（5巻）×7ヶ所(1.5ｍ間隔)／10ヶ所(1.0ｍ間隔)
〔A〕可溶絶縁電線に1.5ｍの等間隔で温度センサを設ける。【1.5ｍ間隔】：〔\ 500/ｍ〕
◇温度検出線(10ｍ)〔A10-MTS70〕・設定温度〔70℃(±10)〕・標準価格 5,000円
〔Ｂ〕可溶絶縁電線に1.0ｍの等間隔で温度センサを設ける。【1.0ｍ間隔】：〔\ 650/ｍ〕
◇温度検出線(10ｍ)〔B10-MTS70〕・設定温度〔70℃(±10)〕・標準価格 6,500円
備考１．設定温度、検出線の長さ、形状記憶合金の間隔および個数など、相談下さい。
備考２．設定温度 70℃以外の温度製品も可能です。10/20/30/50/100ｍ巻がある。
備考３．非復帰型で作動後の確認ができる。（一度感知作動すると再使用できません。作動個所を削除し、接続替え使用する）
■お気軽にお問い合せ下さい。（なお、技術移転や共同開発などご関心のある方、お問い合せ下さい）
【お問い合わせ先】
■本件に関するお問い合わせ先〒621-0847 京都府亀岡市南つつじヶ丘桜台2丁目2番8号
スペースワークス 担当 蒲原
wadakame@siren.ocn.ne.jp
℡ 0771-25-3430 Fax 0771-25-4932
■会社概要
商号 ： スペースワークス
所在地 ： 〒621-0847 京都府亀岡市南つつじヶ丘桜台2丁目2番8号
代表者 ： 和田 耕一
設立 ： 2002年1月10日
資本金 ： 1,000万円
事業内容：〔新製品の開発(特許)、製造販売〕
電話番号： TEL 0771-25-3430 Fax 0771-25-4932
メールアドレス：wadakame@siren.ocn.ne.jp
ＵＲＬ：http://www.fhos.co.jp/spacew
